排氣系統耐高溫漆
W61-650耐高溫漆專為消聲器、排氣管的腐蝕工況而研發，符合國內、國際知名農機、柴油機、重卡企業對排氣管涂料的性能要求。
組成：
雙組份有機硅耐高溫油漆，組分一由專用有機硅樹脂、耐高溫顏料、防銹顏料、溶劑、助劑等組成，組分二為添加劑。
底漆：暗紅色、灰色 20+0.3kg/組
面漆：黑色、銀色 20+0.4kg/組

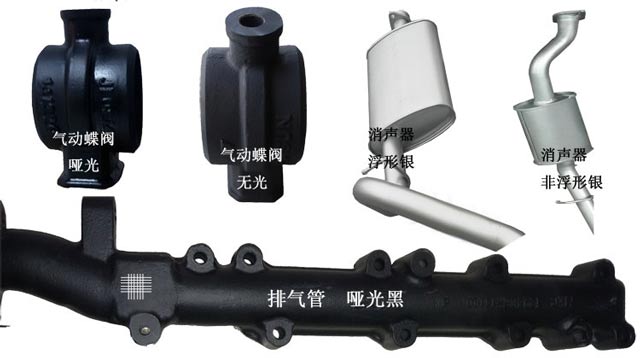

W61-650排氣管耐高溫漆噴涂效果
性能：
高溫、常溫、冷熱交替下，保持優良的機械性能，防腐蝕性能、裝飾性能。
批次穩定，不同批次產品性能、外觀一致。
適用流水線噴涂、無氣噴涂、靜電噴涂、空氣噴涂等多種施工方式。
用途：
適用底材：碳鋼、鑄鐵、冷軋鋼、鍍鋁板等。
W61-650耐高溫漆用于商用汽車、農用車、摩托車、越野汽車的排氣系統的涂裝；起到防腐及裝飾作用。
W61-650耐高溫漆部分用戶：
一拖集團、時風集團、中聯重機、約翰迪爾；陜汽重卡、大運重卡、一汽解放、中國重汽等。
|
光澤 |
1-1.5 |
|
粘度（涂-4） |
30～50s |
|
干燥時間 |
烘干：210～220℃：40分鐘 |
|
比重 |
1.75 |
|
柔韌性 |
1mm |
|
附著力 |
1級 |
|
耐沖擊強度 |
50kg·cm |
|
耐熱性（650℃ 200h） |
漆膜完好 |
|
耐鹽霧（中性） |
（210℃～220℃，烘干）200h |
|
（650℃，200h高溫沖擊后）200h |
|
|
（600℃，24h高溫沖擊后）500h |
|
|
耐溫變（6個循環） |
漆膜完好 |
|
（試板經600℃，25分鐘高溫沖擊后放入室溫自來水中）漆膜完好 |
推薦膜厚：底漆：30～40μm;面漆：25～35μm;
稀釋劑：專用稀釋劑
適用期：無限制
工具清洗：專用稀釋劑
開罐后，按推薦比例加入乙組份，混合均勻。
施工方法：手工噴涂、靜電噴涂
|
|
無氣噴涂 |
空氣噴涂 |
靜電噴涂 |
|
稀釋量：（重量比） |
底漆30%～40%, |
底漆30%～40%, |
底漆：40%； |
|
噴涂壓力 |
12～15MPa |
0.3～0.4MPa |
底漆18MPa；面漆20MPa |
|
靜電值 |
—— |
—— |
15～55MΩ |
注意：稀釋劑的選用應依據施工方式、涂裝條件、干燥要求等選用合適的稀釋劑。
涂裝間隔：（底漆、面漆之間）
|
底材溫度，℃ |
5 |
20 |
30 |
|
最短間隔，小時 |
2 |
1 |
0.5 |
|
最長間隔 |
不限 |
||
干燥時間：
底漆、面漆噴涂完成后，靜置30分鐘，然后送入烘箱烘干。烘箱初始溫度不高于100℃。緩慢升溫至210～220℃，烘烤40分鐘。
施工條件：
環境溫度：2℃～40℃；相對濕度：25%～75%;
表面處理：
被涂基材必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采用拋丸噴砂方法達到標準sa2.5級也可手工除銹達到標準st3級，粗糙度達30～70μm；
湘公網安備 43011102001641號
